Стартовый набор Microchip DM320006-C

Цены

Подробное описание

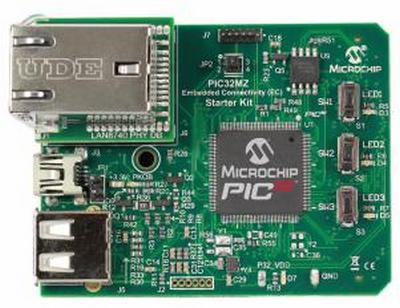

Отладочная плата, входящая в состав набора поддерживает подключение плат расширения и может использоваться для разработки и отладки приложений. Помимо аппаратного обеспечения компания предоставляет все необходимо ПО, примеры приложений и документацию.

На отладочной плате установлен микроконтроллер PIC32MZ2048ECM144 (с интегрированным аппаратным криптографическим модулем) с интегрированной Flash-памятью 2 Мбайт и ОЗУ 512 Кбайт. Питание платы осуществляется от интерфейса USB, а также возможно подключение внешнего стабилизированного источника 5 В.  Основной периферией платы является: внешняя Flash-память с последовательным интерфейсом, порт USB 2.0 Host/Device/OTG и порт Ethernet. Разъем Ethernet порта выполнен в виде отдельного подключаемого модуля (сокет), поэтому для прототипирования и разработки пользователи могут готовые модули Ethernet приемопередатчиков с разъемом RJ-45 от различных производителей.

Дополнительно на плате установлены светодиоды статуса, три пользовательских светодиода, кнопки, порты USB и все необходимые внешние компоненты. Для подключения дочерних плат и плат расширения (включая платы расширения для PIC32, но через специальный адаптер) установлен специализированный разъем. Конфигурирование основных режимов и параметров платы осуществляется с помощью перемычек.

Для программирования микроконтроллера и отладки приложения плата снабжена внутрисхемным отладчиком-программатором с интерфейсом USB на микроконтроллере серии PIC24FJ256GB106.

Отличительные особенности:

• стартовый набор для изучения микроконтроллеров семейства PIC32MZ с интегрированным интерфейсом Ethernet;
• на плате установлен микроконтроллер PIC32MZ2048ECM144:
  • ядро MIPS32 microAptiv;
  • рабочая частота 200 МГц, производительность 330 DMIPS;
  • встроенная память:
    • 2 Мбайт Flash;
    • 512 Кбайт ОЗУ;
  • интегрированный аппаратный криптографический модуль, поддерживающий множество алгоритмов шифрования/дешифрования;
  • модуль управления памятью для оптимального запуска встраиваемых ОС;
  • интерфейс внешней шины (50 МГц);
  • 8-канальный аппаратно конфигурируемый контроллер DMA и специализированный 16-канальный DMA контроллер с автоматическим определением размера данных;
  • Flash-память разделена на две области с целью поддержки обновления приложения в реальном времени;
  • высокоскоростной 12-разрядный 48-канальный АЦП;
  • встроенный датчик температуры;
  • часы реального времени с календарем;
  • девять 16-разрядных таймеров/счетчиков с возможностью объединения в 32-разрядные;
  • последовательные коммуникационные интерфейсы: 2×CAN, 6×UART, 5×I²C, PMP, EBI, SQI;
  • поддержка воспроизведения и обработки аудио (интерфейсы SPI и I²C);
  • высокоскоростной порт USB 2.0 Device/Host/OTG;
  • встроенный контроллер Ethernet MAC с интерфейсами MII и RMII;
• слот для установки коннектора Ethernet приемопередатчика (RJ-45, для возможности подключения коннекторов различных производителей);
• набор поставляется с модулем Ethernet приемопередатчика SMSC 8870A Ethernet PHY;
• интегрированный программатор-отладчик на микроконтроллере PIC24FJ256GB106 с интерфейсом USB;
• порты USB Host и USB Device;
• разъем шины CAN;
• установлена внешняя Flash-память с последовательным интерфейсом;
• установлены все необходимы внешние компоненты;
• установлен специализированный разъем для подключения плат расширения;
• установлены светодиоды статуса, пользовательские светодиоды, кнопки;
• питание от порта USB или от внешнего источника 5 В;
• схема регулятора напряжения 3.3 В для питания микроконтроллера и периферии;
• конфигурирование платы с помощью перемычек;
• полная программная поддержка:
  • примеры с исходными кодами;
  • демонстрационные приложения;
  • интегрированная среда разработки.

Основные параметры

Комплектация:

1. Оценочная плата
2. Модуль Ethernet приемопередатчика SMSC 8870A Ethernet PHY
3. Набор кабелей (USB, Ethernet)

Руководство пользователя и принципиальная схема

microchip.com

Основные параметры набора или платы

Варианты написания:

DM320006C, DM320006 C
