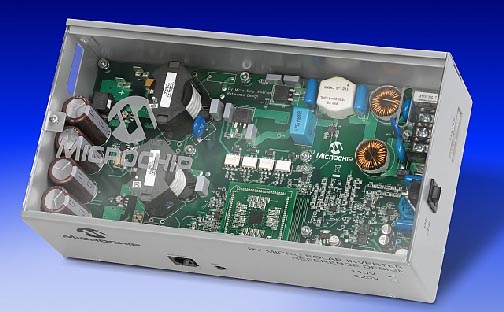

Компания Microchip Technology выпускает справочный проект и руководство Grid-Connected Solar Micro Inverter, демонстрирующие возможность применения цифровых сигнальных контроллеров семейства dsPIC в системах преобразования солнечной энергии. В состав набора входит инвертер для параллельной работы с сетью централизованного электроснабжения (Grid Connected). Построение по принципу Grid-Connected означает, что если отсутствует потребление от системы, то вырабатываемая электроэнергия перенаправляется в сеть централизованного электроснабжения.
Отличительной особенностью проекта является возможность работы с любой фотоэлектрической солнечной панелью мощностью до 220 Вт и напряжением холостого хода (напряжение разомкнутой цепи) 25 В – 55 В. Доступны две версии проекта для сетей с напряжением 110 В и для сетей с напряжением 220 В.
Инвертор разработан на базе цифрового сигнального контроллера серии ‘GS’ семейства dsPIC33F, который осуществляет полностью цифровое управление всей системой и процессом преобразования энергии. Проект демонстрирует возможности контроллера, а также простоту и эффективность в ценовом отношении создания конечной системы с использованием современной технологии построения импульсных источников питания с малыми потерями и эффективностью 95%.
Ключевые особенности и спецификация проекта:
- высокая эффективность - 95%;
- коэффициент нелинейных искажений выходного тока (КНИ, THD, показатель, характеризующий степень отличия формы сигнала от синусоидальной) < 5%;
- коэффициент мощности (комплексный показатель, характеризующий линейные и нелинейные искажения формы тока и напряжения) > 0.95;
- реализация процесса Maximum Power Point Tracking (MPPT) – слежение за максимальной мощностью фотоэлектрической солнечной панели;
- слежение за напряжением и частотой в сети централизованного электроснабжения;
- наличие защитных механизмов по напряжению и току;
- потребление в ночное время менее 1 Вт;
- защита от подачи электроэнергии в сеть при пропадании напряжения в сети централизованного электроснабжения;
- инвертор предназначен для работы с индивидуально фотоэлектрической системой мощностью до 220 Вт;
- диапазон напряжения фотоэлектрической панели 25 В – 55 В;
- слежение за максимальной мощностью фотоэлектрической солнечной панели в диапазоне напряжения 25 В – 45 В;
- максимальный ток короткого замыкания 10 А;
- характеристики сети централизованного электроснабжения:
- частота:
- 47 Гц – 53 Гц для сети 220 В;
- 57 Гц – 63 Гц для сети 110 В;
- диапазон напряжения сети:
- 90 В – 140 В для сети 110 В;
- 180 В – 264 В для сети 220 В.
- частота:
В состав справочного руководства входит также диск с полным руководством и схемотехникой инвертора, документация по топологии импульсных источников питания, а также все необходимое программное обеспечение и примеры с исходными текстами.
