Linear Technology анонсирует 560-вольтовый микромощный обратноходовой регулятор напряжения с интегрированным силовым ключом

Linear Technology анонсировала выпуск монолитного высоковольтного обратноходового стабилизатора, упрощающего конструкцию изолированных DC/DC преобразователей. Поскольку информацию об уровне выходного напряжения микросхема LT8315 получает с третьей обмотки силового трансформатора, для замыкания петли обратной связи ей не требуются оптоизолятор или программируемый источник опорного напряжения LT1431. LT8315 работает в диапазоне входных напряжений от 18 В до 560 В, содержит интегрированный силовой ключ 0.30 А/630 В и может отдавать мощность до 15 Вт. Устройство идеально подходит для электрических транспортных средств и аккумуляторных сборок, а также для автономных, автомобильных, промышленных и медицинских приложений.

В технической документации на микросхему приведен список из нескольких стандартных трансформаторов, которые могут использоваться во множестве схем, основанных на LT8315. Микросхема работает в квазирезонансном режиме граничной проводимости, в котором перемененная частота переключающей схемы, управляемой по току трансформатора, обеспечивает нестабильность по нагрузке и входному напряжению лучше 1%. Граничный режим дает возможность использовать трансформатор меньшего размера по сравнению с эквивалентными конструкциями с режимом непрерывной проводимости. Высокий уровень интеграции и использование режима генерации пачек (Burst Mode) с низким уровнем пульсаций сокращают количество необходимых компонентов и повышают КПД приложений с изолированными источниками питания.

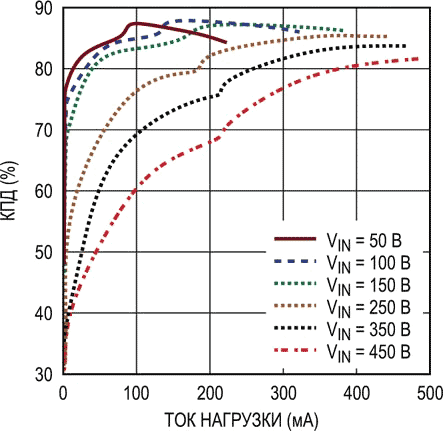

Зависимость КПД от тока нагрузки.

Устройство защищено от коротких замыканий выхода, в отсутствие нагрузки потребляет ток 70 мкА, имеет точные пороги включения и блокировки при пониженном напряжении, а также содержит цепь температурной компенсации прямого падения напряжения на выходном диоде.

LT8315 выпускаются в корпусе TSSOP-20, четыре вывода в котором удалены для увеличения высоковольтного изолирующего промежутка. Доступны варианты, предназначенные для работы в промышленном и расширенном диапазоне температур перехода от –40 °C до 125 °C, а также версия для схем автоэлектроники с диапазоном температур от –40 °C до 150 °C. Цены для лотов из 1000 микросхем начинаются от $4.15 за штуку.

Сводка основных характеристик LT8315

• Диапазон входных напряжений от 18 В до 560 В;
• Выходная мощность до 15 Вт;
• Интегрированный силовой ключ 0.30 А/630 В;
• Стандартные силовые трансформаторы;
• Для цепи обратной связи по напряжению не требуются оптоизоляторы или микросхема LT1431;
• Собственный ток потребления 70 мкА;
• Работа в квазирезонансном режиме граничной проводимости;
• Точные пороги включения и блокировки при пониженном напряжении с гистерезисом 65 мВ;
• Температурная компенсация прямого напряжения выходного диода;
• Корпус TSSOP с высоковольтным промежутком.
