Linear Technology представляет силовой микромодуль (μModule) четырехканальный понижающего преобразователя LTM4643 в ультратонком корпусе LGA с размерами 9 × 15 × 1.82 мм. Объединением каналов устройство можно сконфигурировать как одноканальный (12 А), двухканальный (6 A и 6 A или 9 А и 3 A) или четырехканальный (по 3 A каждый) стабилизатор. Такая гибкость позволяет разработчикам систем использовать один простой и компактный стабилизатор μModule в приложениях с различными требованиями к напряжениям и токам нагрузки. Ультратонкий корпус высотой 1.82 мм дает возможность устанавливать LTM4643 на обратной стороне печатной платы, освобождая пространство на верхней стороне для таких компонентов, как память и разъемы. LTM4643 может использоваться в устройствах с ограничениями по высоте, например, для установки на обратной стороне печатной платы в приложениях PCIe и там, где стабилизатор должен размещаться под общим радиатором или охлаждаемой плитой, отводящими тепло от ПЛИС, графических процессоров, специализированных микросхем и процессоров высокой мощности в таких приложениях, как встраиваемые системы, накопители данных, устройства медицинской визуализации и промышленное оборудование.
Для стабилизации четырех выходных напряжений, независимо регулируемых от 0.6 В до 3.3 В, требуются лишь восемь внешних керамических конденсаторов (типоразмера 1206 или меньше) и четыре резистора обратной связи (типоразмера 0603). Отдельные выводы позволяют подключать четыре канала к различным шинам питания с напряжениями от 4 В до 20 В или к общей шине.
Четыре канала переключаются со смещением по фазе на 90°, чтобы минимизировать входные пульсации уставленной по умолчанию частоты коммутации 1.2 МГц или частоты внешней синхронизации от 850 кГц до 1.5 МГц. При добавления внешнего источника смещения с напряжением более 4 В входное напряжение LTM4643 можно понизить до 2.375 В. В стабилизатор встроены цепи защиты от превышения входного напряжения, перегрузки по току и перегрева.
 |
| Зависимость КПД и потерь мощности от тока нагрузки при выходном напряжении 1.5 В (для каждого канала). |
LTM4643 рассчитаны на работу в диапазоне внутренних температур от –40 °C до 125 °C. Регуляторы LTM4643 поставляются со склада компании по ценам, начинающимся от $19.90 за штуку для партий из 1000 приборов.
 |

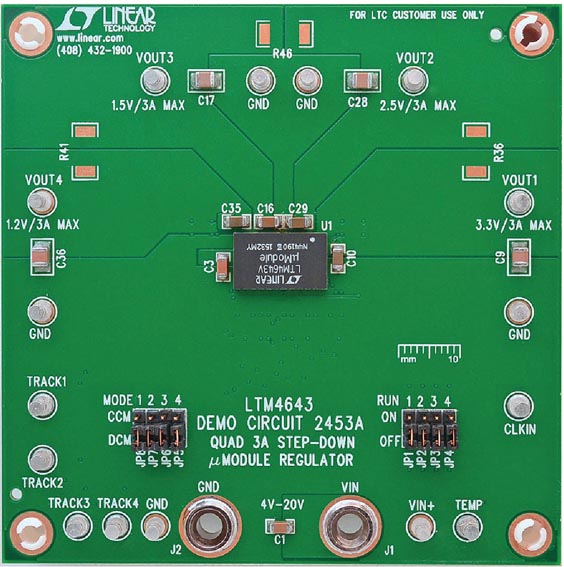

| Демонстрационная схема DC2453A с микромодулем LTM4643. |
Сводка основных характеристик LTM4643
- Конфигурируемый массив выходов;
- Входные напряжения от 4 до 20 В (от 2.375 до 20 В с внешним смещением);
- Выходные напряжения от 0.6 до 3.3. В;
- Общая нестабильность выходного напряжения по нагрузке не хуже ±1.5%;
- Корпус LGA 9 × 15 × 1.82 мм.
