К семейству широкополосных смесителей Linear Technology добавилась микросхема с рабочим диапазоном от 2 ГГц до 14 ГГц

Linear Technology анонсировала микросхему двойного балансного смесителя LTC5548, выполняющего повышающее или понижающее преобразование частоты в исключительно широкой полосе от 2 ГГц до 14 ГГц. LTC5548 имеет интегрированные симметрирующие трансформаторы на входах ВЧ и гетеродина, обеспечивающие 50-омное согласование в диапазонах частот от 2 ГГц до 13 ГГц и от 1 ГГц до 12 ГГц для каждого порта, соответственно, при несимметричном подключении источников сигналов. Диапазон промежуточных частот от 0 до 6 ГГц поддерживает передачу и прием сигналов с широкополосными видами модуляции. Высочайшая линейность смесителя характеризуется входной точкой пересечения интермодуляции третьего порядка, расположенной на уровнях 24.4 дБм и 21.4 дБм на частотах 5.8 ГГц и 9 ГГц, соответственно.

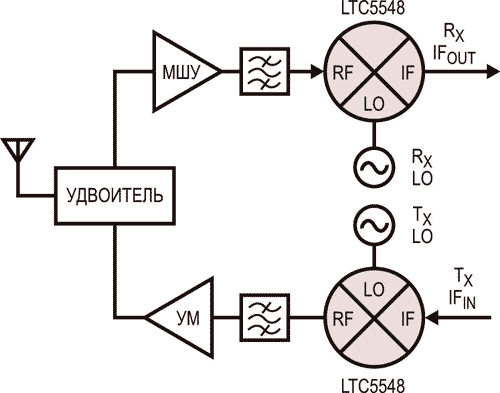

Типовая схема включения смесителей LTC5548.

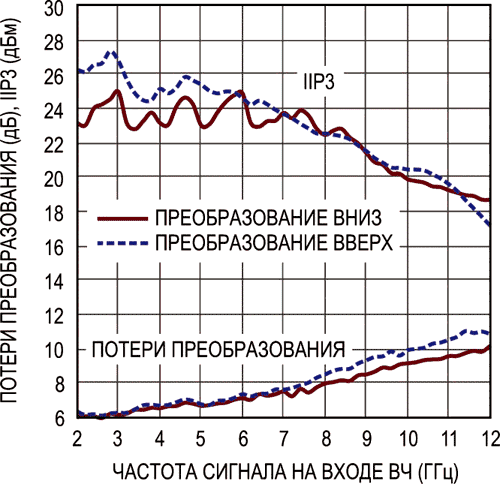

Зависимость потерь преобразования и IIP3 от частоты. (Преобразование вниз, промежуточная частота 240 МГц).

Благодаря наличию в LTC5548 интегрированного буфера гетеродина, микросхеме достаточно выходной мощности синтезатора всего 0 дБм, что позволяет отказаться от мощных внешних схем усиления и существенно упростить конструкции передатчика и приемника. Более того, микросхема содержит отключаемый удвоитель частоты гетеродина, предоставляя разработчикам возможность использования более дешевых и широко распространенных низкочастотных синтезаторов частот. Отличная межпортовая изоляция смесителя LTC5548 минимизирует нежелательные утечки сигнала гетеродина и снижает требования к фильтрации.

Характеристики LTC5548 идеально соответствуют требованиям широкого спектра СВЧ приложений, включая широкополосные радиорелейные линии, развивающиеся широкополосные сервисы нелицензируемого диапазона 5.8 ГГц и 14-гигагерцового диапазона LTE-Advanced, широкополосные спутниковые трансиверы, радарные системы, приемопередатчики X и Ku диапазонов, радиочастотное измерительное оборудование и спутниковые модемы.

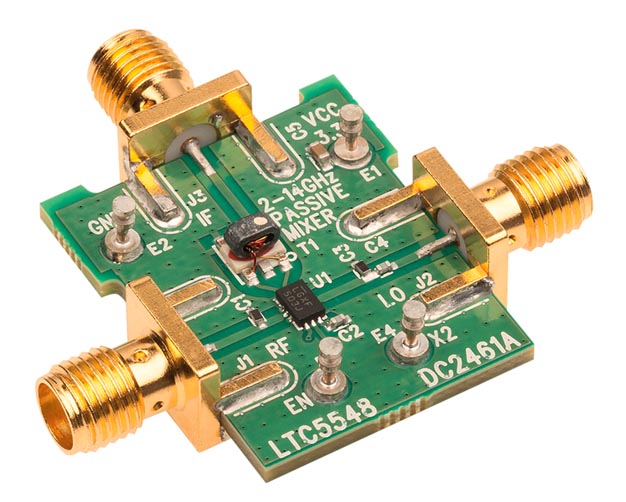

Демонстрационная плата DC2461A, оптимизированная для оценки характеристик смесителя LTC5548.

Все выводы LTC5548 отличается высокой устойчивостью к электростатическим разрядам, выдерживая напряжение 2000 В при воздействии модели человеческого тела. Устройство поставляется в 12-выводных пластмассовых корпусах QFN размером 3 мм × 2 мм, обеспечивающих компактное решение с минимальным количеством внешних компонентов. Характеристики приборов специфицированы для диапазона рабочих температур корпуса от –40 °C до 105 °C. Смеситель питается от источника 3.3 В, потребляя номинальный ток 120 мА. Кроме того, LTC5548 имеет вывод разрешения для отключения микросхемы. В режиме останова максимальный ток, потребляемый устройством, не превышает 100 мкА. Вывод разрешения может использоваться для непосредственного управления включением и выключением смесителя за время менее 0.2 мкс, что позволяет использовать микросхему в дуплексных радиосистемах с временным разделением каналов и в пакетном радио. Для лотов объемом 1000 приборов на LTC5548 установлены цены, начинающиеся от $9.50 за штуку. Покупателям доступны как единичные образцы, так и промышленные партии микросхем.

Сводка основных особенностей LTC5548

• Диапазон преобразуемых частот: от 2 ГГц до 14 ГГц;
• Повышающее и понижающее преобразование;
• Диапазон промежуточных частот: от постоянного тока до 6 ГГц;
• Входная точка пересечения интермодуляции третьего порядка (IIP3):
  • 24.4 дБм на частоте 5.8 ГГц,
  • 21.4 дБм на частоте 9 ГГц;
• Низкие потери преобразования: 7.1 дБ на частоте 5.8 ГГц;
• Коэффициент шума в одной боковой полосе: 8 дБ;
• Высокая чувствительность по входу гетеродина: 0 дБм;
• Отключаемый удвоитель частоты гетеродина.
