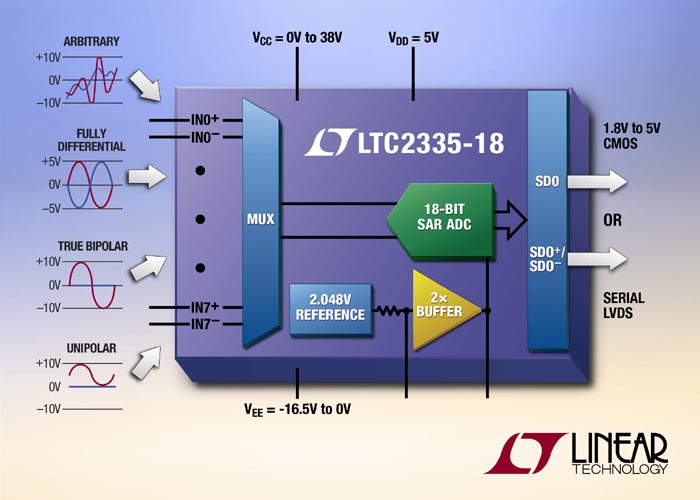

Linear Technology представила 18-битный, 8-канальный АЦП последовательных приближений LTC2335-18 с пропускной способностью 1 Мвыб/с, мультиплексируемыми входами и независимо конфигурируемыми диапазонами входных напряжений. Для каждого из входов, имеющих запатентованную архитектуру SoftSpan (Software selectable output Spans – программно выбираемые выходные диапазоны), перед каждым последующим преобразованием может быть программно установлен один из следующих рабочих диапазонов истинно биполярных входных сигналов: ±10.24 В, 0 В … 10.24 В, ±5.12 В или 0 В … 5.12 В. Встроенный секвенсор позволяет запрограммировать порядок опроса каналов и последовательность перенастройки их входных диапазонов, исключив необходимость дальнейшего вмешательства пользователя. Дифференциальные аналоговые входы, рассчитанные на синфазные напряжения от –16.5 В до 34 В, упрощают конструкцию входной цепи обработки сигналов благодаря возможности прямой оцифровки сигналов различных уровней. Гибкость входов в сочетании с непревзойденным отношением сигнал шум, равным 96.7 дБ, и пропускной способностью 1 Мвыб/с делает LTC2335-18 идеальным прибором для высококачественных систем управления технологическими процессами, контрольно-измерительного оборудования и приложений мониторинга линий электропередачи.
Микросхема содержит внутренний прецизионный источник опорного напряжения с максимальным температурным коэффициентом 20 ppm/°C и интегрированным буфером, обеспечивающий высокую точность одномоментных измерений и сберегающий место на плотноупакованных печатных платах. Кроме того, подключив внешний источник опорного напряжения 5 В, диапазон аналоговых входных напряжений можно расширить до ±12.5 В. Устройство рассеивает мощность 180 мВт при максимально частоте преобразования 1 Мвыб/с, а для меньшей скорости выборки предусмотрены режимы короткого сна и пониженного потребления энергии.
 |

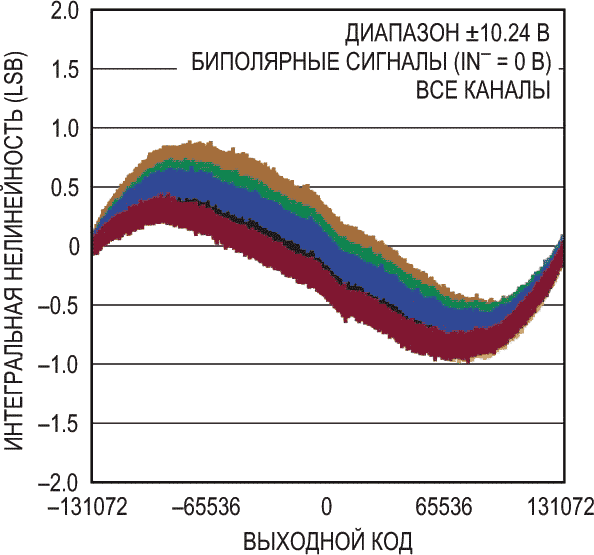

| Зависимость интегральной нелинейности от выходного кода. |
В LTC2335-18 предусмотрен специальный вывод для аппаратного выбора между КМОП интерфейсом SPI и последовательным интерфейсом LVDS. Широкий диапазон напряжений питания цифровых выходов гарантирует совместимость с любой КМОП логикой с напряжением питания от 1.8 В до 5 В. Режим последовательного интерфейса LVDS обеспечивает малошумящий высокоскоростной обмен данными на больших расстояниях с использованием дифференциальных линий связи. Два интерфейса ввода/вывода позволяют микросхеме LTC2335-18 соединяться как со старыми микроконтроллерами, так и с самыми современными ПЛИС.
LTC2335-18 дополнила семейство высокопроизводительных 18-/16-битных АЦП последовательных приближений с одновременной выборкой и истинно биполярными входами с диапазоном ±10.24 В (см. LTC2348). Все технические характеристики сохраняют свои значения в диапазоне температур от –40 °C до 125 °C. LTC2335-18 выпускаются в 48-выводных корпусах LQFP размером 7 × 7 мм, и при покупке партиями в 1000 шт. продаются по цене $18.95 за одну микросхему.
Сводка основных особенностей LTC2335-18
- Пропускная способность 1 Мвыб/с;
- Восемь мультиплексированных входных каналов;
- Интегральная нелинейность не более ±3 LSB (при диапазоне входных сигналов ±10.24 В);
- Гарантированная 18-битная точность без пропуска кодов;
- Дифференциальные входы с широким диапазоном синфазных напряжений;
- Индивидуальная установка входных диапазонов для каждого канала:
- ±10.24 В, 0 В … 10.24 В, ±5.12 В, 0 В … 5.12 В;
- ±12.5 В, 0 В … 12.5 В, ±6.25 В, 0 В … 6.25 В;
- Типовое отношение сигнал/шум 96.7 дБ (для единичного преобразования);
- Буферизованный интегрированный источник опорного напряжения;
- Диапазон напряжений внешнего опорного источника от 2.5 В до 5 В;
- Не вносящий запаздывания программируемый секвенсор;
- Последовательные интерфейсы SPI (КМОП, 1.8 В … 5 В) и LVDS;
- Типовая рассеиваемая мощность 180 мВт;
- 48-выводной корпус LQFP размером 7 × 7 мм.
