Texas Instruments представляет самые быстрые в мире 16-битные АЦП, четырехканальные 14-битные АЦП и усилители с регулируемым усилением

Первые в отрасли 16-битные АЦП с частотой дискретизации 1 GSPS, четырехканальные 14-битные АЦП с частотой выборки 500 MSPS и 4.5-ГГц программируемый усилитель обеспечивают лучшую в отрасли точность анализа сигналов

Texas Instruments (TI) объявила о выпуске микросхемы ADS54J60 – первого в отрасли 16-битного АЦП с частотой выборки 1 GSPS, и первого прибора с отношением сигнал/шум, преодолевшим отметку в 70 dBFS (децибел полной шкалы) на частоте дискретизации 1 ГГц. TI также представила четырехканальный 14-битный АЦП высокой плотности ADS54J54 с частотой дискретизации 500 MSPS. Для оптимизации цепей обработки сигналов разработан новый полностью дифференциальный усилитель LMH6401 с регулируемым усилением и рекордной полосой пропускания от 0 до 4.5 ГГц, позволяющий производить выборку данных на низких и высоких частотах без ограничений, которые накладывают согласующие трансформаторы в системах со связью по переменному току. Работая вместе с усилителем, эти АЦП обеспечивают высочайший уровень характеристик, минимальное энергопотребление и значительное сокращение занимаемого пространства в изделиях военного и аэрокосмического назначения, испытательном и измерительном оборудовании, а так же в приложениях коммуникационной инфраструктуры.

Ключевые особенности и преимущества АЦП ADS54J60 и ADS54J54:

• Наивысшая скорость в своем классе приборов:
  16-битные АЦП ADS54J60 с частотой выборки 1 GSPS и 14-битные ADS54J54 с частотой выборки 500 MSPS позволяют анализировать сигналы быстрее и точнее.

• Высокие динамические характеристики:
  ADS54J60 имеет отношение сигнал/шум (70 dBFS на частоте 170 МГц) на 3 дБ лучшее, чем у конкурентов, уровень шумов –159 dBFS/Гц и свободный от паразитных составляющих динамический диапазон 86 дБн. Эти параметры обеспечивают высокую чистоту спектра и возможность распознавания слабых сигналов в присутствии больших посторонних помех.

• Компактность:
  Размеры четырехканального АЦП ADS54J54 (9 × 9 мм) на 50% меньше, чем у конкурентов. Двухканальный АЦП ADS54J60 имеет размеры 10 × 10 мм.

• Снижение требований к скорости интерфейса передачи данных и ресурсам внешнего процессора:
  Встроенный цифровой понижающий преобразователь (DDC) имеет функцию регулируемого прореживания или режим транзитной передачи.

• Упрощение топологии платы и синхронизации устройств:
  Оба АЦП имеют высокоскоростной последовательный интерфейс JESD204B, упрощающий подключение к процессорам, включая систему на чипе 66AK2L06 и ПЛИС.

• Низкое энергопотребление:
  Оба новых АЦП потребляют на 20% меньше, чем конкурирующие приборы.


Ключевые особенности и преимущества усилителя LMH6401:

• Самая широкая в отрасли полоса пропускания, начинающаяся от постоянного тока:
  Полоса 4.5 ГГц с программируемым усилением от –6 дБ до 26 дБ и связь по постоянному току обеспечивают выборку сигнала на низких и высоких частотах. Это позволяет выполнять полный контроль и анализ сигналов в тестовых и измерительных приложениях.

• Высокая линейность:
  OIP3 43 дБм на частоте 200 МГц и гармонические искажения второго и третьего порядка –63/–63 дБн на частоте 1 ГГц (амплитуда 2 В пик-пик).

• Широкий диапазон коэффициентов усиления:
  Диапазон усиления в 32 дБ, регулируемый с шагом 1 дБ, оптимизирует динамический диапазон тракта обработки сигнала.

• Самое низкое энергопотребление в отрасли:
  Потребляет 355 мВт при напряжении 5 В – более чем на 40% меньше, чем решения конкурентов.

• Компактность:
• Корпус 3 × 3 мм более чем на 40% меньше, чем у конкурентов.

Инструменты разработки и программное обеспечение

Предлагается полный комплект средств поддержки разработчиков, включая пробные образцы, оценочные платы (ADS54J60EVM, ADS54J54EVM, LMH6401EVM) а также плату выборки данных с генератором эталонных сигналов (TSW14J56EVM). Для АЦП разработаны IBIS-модели, а для усилителя, помимо IBIS, создана SPICE-модель в TINA-TI.

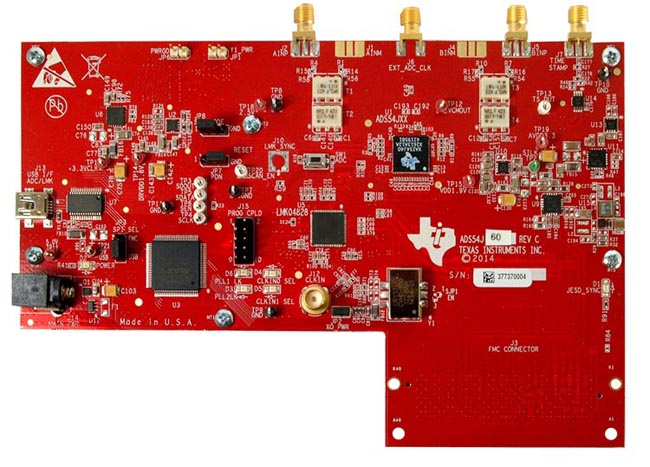

Оценочный модуль ADS54J60.

В сообществе TI E2ETM доступны форумы High Speed Data Converters (быстродействующие преобразователи данных) и High Speed Amplifiers (быстродействующие усилители), на которых инженеры могут найти нужные решения, получить помощь, поделиться знаниями и решить проблемы совместно с коллегами и экспертами TI.

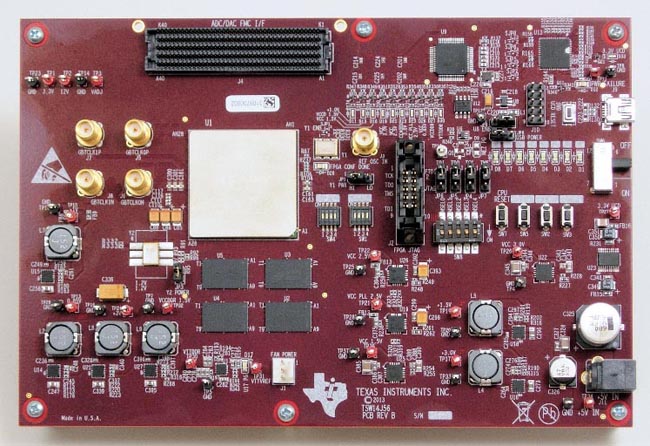

Оценочный модуль TSW14J56EVM.

Цены и доступность

Образцы всех микросхем можно заказать уже сегодня. ADS54J54 предлагается по цене $500 за штуку в партиях из 1000 приборов. В лотах такого же объема ADS54J60, которые начнут продаваться в четвертом квартале 2015 года, будут стоить $705 за штуку, а LMH6401, выпускаемые серийно, – $10.95 за штуку.

Перевод: Алексей Ревенко по заказу РадиоЛоцман
