«Тонкие, миниатюрные и легкие» – вот основное направление развития для будущих мобильных и портативных устройств, таких как мобильные телефоны, персональные мультимедийные плееры и КПК (PDA).
В подобных приборах для переключения диапазонов или переключения антенны обычно используются дискретные решения на базе PIN-диодов или встроенный переключатель на микросхеме. Инженеры-разработчики ВЧ каскадов постоянно ищут приемлемые по стоимости и компактные решения, чтобы добиться оптимального сочетания цена/производительность.

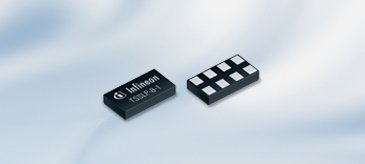

Поскольку самая миниатюрная в мире сборка PIN-диодов (4-в-1) выпускается фирмой Infineon в инновационном не содержащем свинца корпусе TSSLP8, в ней прекрасно сочетаются невысокая стоимость, свойственная дискретным компонентам, и более высокая степень интеграции, чем у отдельных диодов.
В сборке BAR90-081LS имеется также возможность выбрать расположение каждого диода (горизонтальное либо вертикальное) в соответствии с требованиями к конструкции. Сборка позволяет реализовать недорогой миниатюрный коммутатор на два входа и два выхода для многоэлементных антенных систем или двухдиапазонных/трехдиапазонных мобильных телефонов.
Особенности
- Чрезвычайно малые размеры: Д × Ш × В = 1.34 × 0.74 × 0.31 мм
- Гибкая конфигурация благодаря возможности выбора расположения диодов
- Низкое сопротивление в прямом направлении
- Низкая емкость при нулевом обратном смещении на высоких частотах
- Сбалансированное соотношение гармонических искажений в состоянии ON/OFF
Применение
- Модуль антенного переключателя для двухдиапазонных или трехдиапазонных мобильных телефонов
- Mногоэлементные антенные ВЧ системы, например MIMO WLAN-маршрутизаторы, MIMO WiMax-приемники, и т.п.

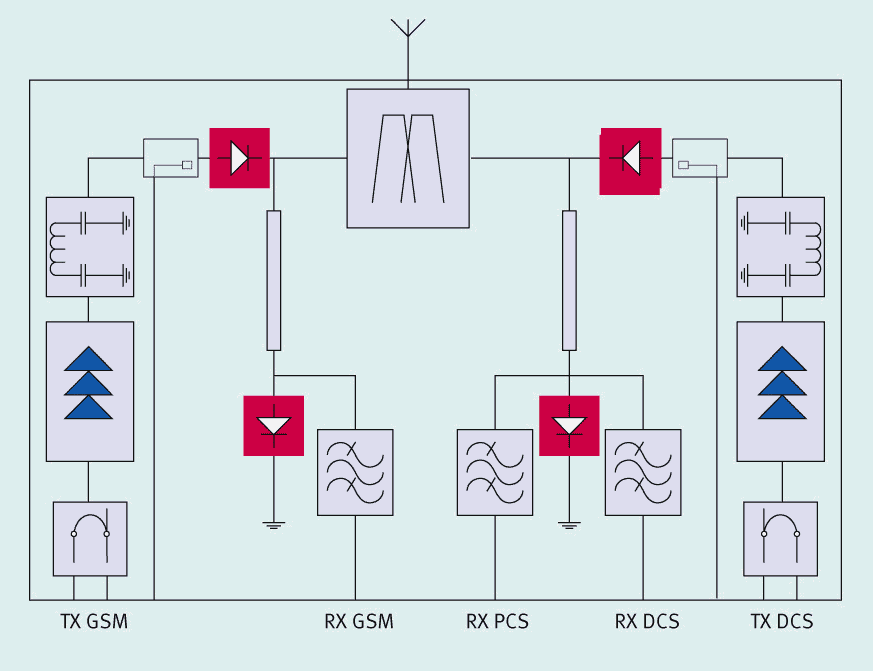

Блок-схема модуля антенного переключателя на четырех PIN-диодах
